治具を滑らずに動くプレートの形状

-->English P3dtoolのページへ テクノジャパン有限会社のページへ

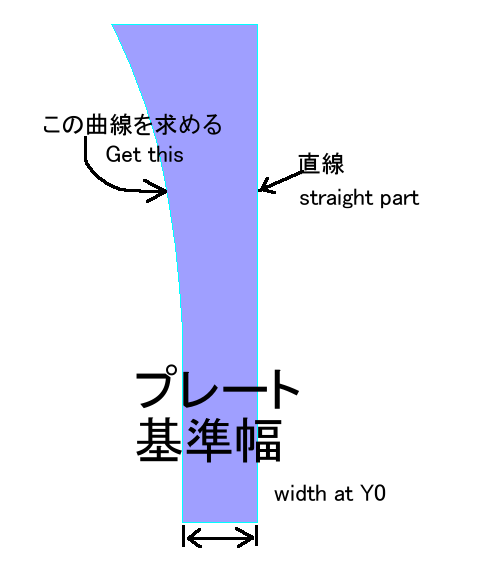

「固定治具」の曲線部を滑らずに「プレート」の直線部分が接触して動き、

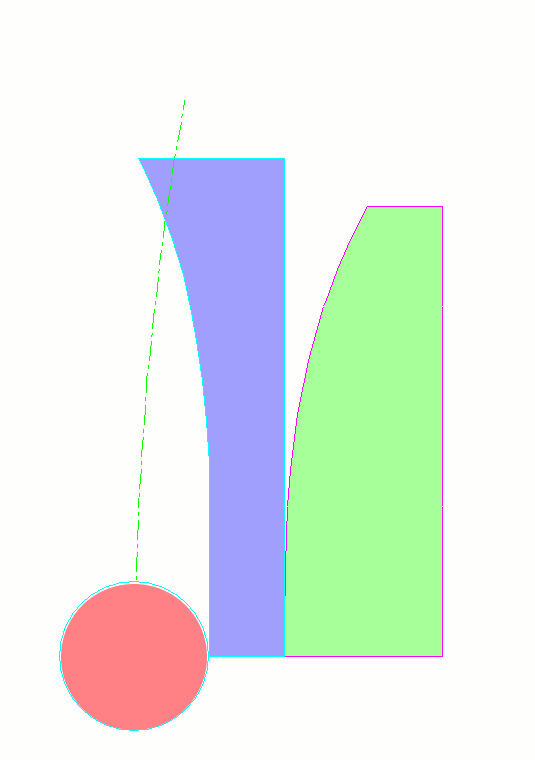

プレートの曲面部分上を「ローラー」が転がりながら、
「ローラー」の中心が正円を描くように動きます。
このときのプレートの曲面部の形状を近似的に求めます。

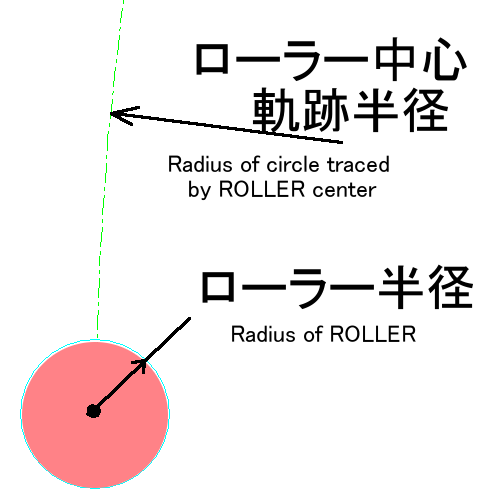

ローラー中心軌跡半径 :


　　　　ローラー半径 :

　　プレート基準幅　 :

　固定治具

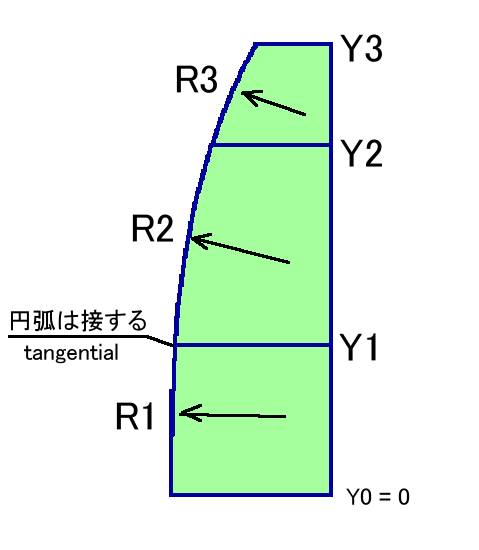

　　R1: 　　Y1:
　　R2: 　　Y2:
　　R3: 　　Y3:
　　R4: 　　Y4:
半径 R を 0 で 直線となります。 Y3 <= Y2 で Y0 から Y2 までとなります。

   パスワード: ← このページを動かすにはパスワード(有償）が必要です。
（パスワードがない場合は、初期値パラメータで計算された IGES ダウンロードです。）
